Pourquoi poser une pieuvre électrique ?
Les avantages de la pieuvre électrique
La pieuvre électrique simplifie considérablement la mise en place du réseau électrique dans un bâtiment neuf ou en rénovation électrique. Parmi ses nombreux avantages, la pieuvre électrique est plus économique et plus rapide à mettre en place qu’une installation classique. La conception de la pieuvre est faite en amont, et le matériel nécessaire à la pose est généralement fourni dans le kit. Il vous suffit simplement de la poser. Une pieuvre électrique permet de faire jusqu’à 50% d’économies par rapport à une installation électrique classique.
Principe de fonctionnement
La pieuvre électrique, également appelée “araignée électrique“, est élaborée à partir du plan d’installation électrique ou du plan de construction de votre logement.

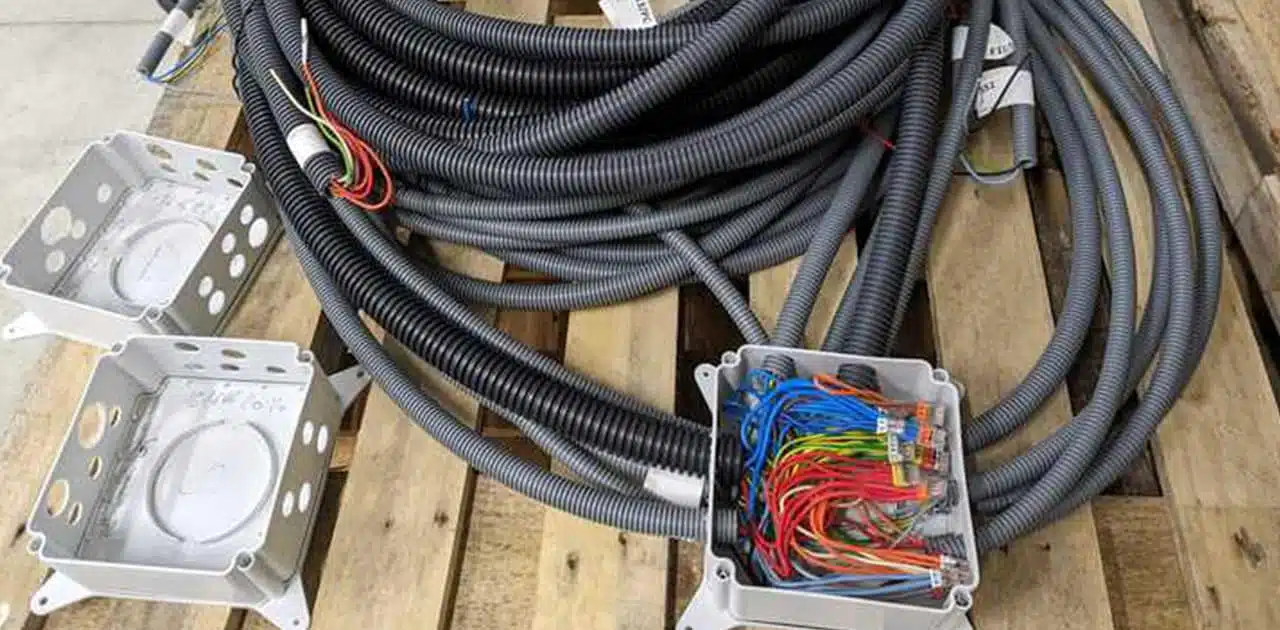

Elle se compose d’une boîte de dérivation, appelée boîte « point de centre », de laquelle partent des fils électriques. Ces câbles sous gaine ICTA permettent d’alimenter les points électriques et lumineux des pièces du logement. Une gaine part du point de centre et rejoint directement le tableau électrique. Chaque gaine est identifiée par une étiquette dont le marquage indique à quel élément elle est destinée, à savoir :
- P pour prise,
- L pour lampe,
- I pour interrupteur.
Vous retrouvez ce repère sur le plan d’installation électrique fourni.
Avant de poser une pieuvre électrique
Préparer le matériel nécessaire

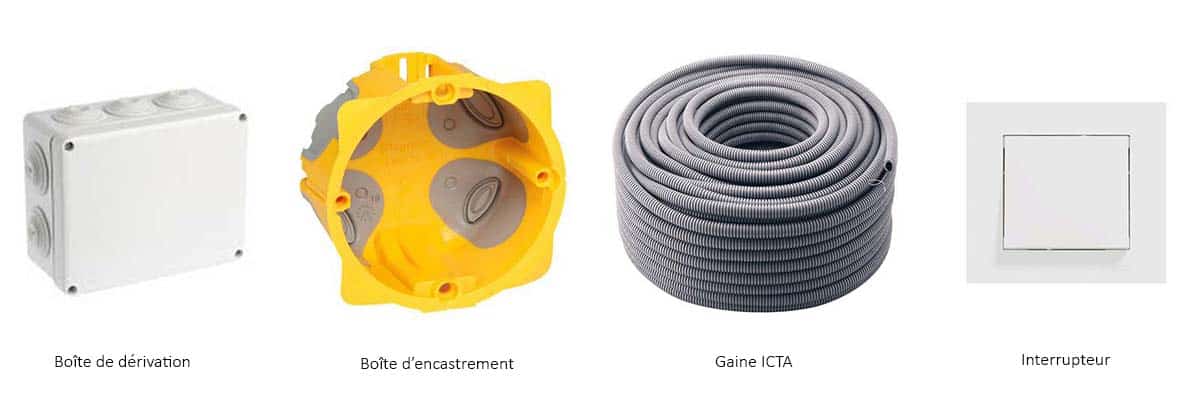

Avant l’installation de la pieuvre électrique, vous devez préparer le matériel nécessaire. Vous aurez besoin des boîtes d’encastrement pour les sorties des câbles, et de l’appareillage, comme les prises, les interrupteurs ou les luminaires. La boite d’encastrement, tout comme le boîtier DCL, permet de fixer un appareillage au mur et d’assurer la sécurité de l’installation électrique. Les araignées électriques sont généralement livrées en kit prêt à poser. Tout le matériel nécessaire pour réaliser la pose de la pieuvre électrique, boîtes d’encastrement, prises, boîtes DCL est inclus dans le kit.
Le plan d’implantation des pieuvres électriques et le guide de montage sont également nécessaires pour réaliser votre installation. Il vous faut également un tableau électrique. La plupart des fabricants de pieuvres fournissent un kit électrique pour pouvoir effectuer vos travaux d’installation.
Enfin, munissez-vous de quelques outils de bricolage tels qu’un tournevis, un crayon, et une pince à dénuder les fils.
Comme pour tous travaux électriques, pensez à bien couper le courant avant toute manipulation pour éviter le risque d’électrocution ou d’incendie.
Comment poser une pieuvre électrique ? 6 étapes à suivre
Étape 1 : déployer la pieuvre électrique
Pour mieux visualiser la pieuvre électrique et faciliter son installation dans le faux-plafond, les combles, ou des planchers en hourdis, commencez par la déployer au sol.
Ensuite, vous devez répartir et orienter chaque gaine ICTA en fonction des appareillages à alimenter. Pour cela, aidez-vous du plan d’installation électrique et des étiquettes présentes sur les gaines. En effet, chaque gaine est étiquetée afin d’indiquer quel élément elle alimente. Ces repères vous permettent de savoir à quoi brancher la gaine électrique.
Enfin, positionnez le centre de la pieuvre à l’emplacement indiqué sur le plan et fixez-le.
Étape 2 : fixer le boîtier de dérivation
La deuxième étape consiste à fixer les boîtiers de dérivation (parfois appelés “boîtier de jonction” ou “boîtier de connexion“). A l’aide d’un tournevis et d’une pince à dénuder, reliez les fils électriques sortis de la gaine à chaque boîtier. Attention à bien respecter les codes couleurs des fils électriques pour éviter les risques d’électrocution.
Étape 3 : passer les gaines dans les plafonds et cloisons
Après avoir fixé le centre des pieuvres au plafond, passez les gaines électriques, une par une, dans vos plafonds ou cloisons jusqu’aux terminaisons où elles alimenteront les appareillages. Une même gaine peut comporter plusieurs fils électriques destinés à alimenter différents appareillages. Dans ce cas, découpez la gaine et sortez les fils électriques destinés à alimenter la boîte d’encastrement. Attention à ne pas sectionner ni abîmer les fils en les sortant de la gaine.
L’une des gaines de la pieuvre est prévue pour le raccordement au tableau électrique.
A noter, les pieuvres électriques peuvent être placées dans différents vides de constructions, faux-plafonds ou parties perdues d’un rampant. Ainsi, vous pouvez brancher un boîtier de connexion au centre pour y raccorder un luminaire par exemple. Une fois que le plaquiste a terminé le faux plafond, vous pouvez placer le couvercle de finition et y accrocher le luminaire. En cas de besoin, vous pouvez intervenir sur la boîte point de centre.
Étape 4 : câbler l’appareillage électrique
Vous pouvez désormais câbler votre appareillage électrique : prises, points d’éclairage, etc.
Pour connaître la hauteur de percement de vos appareils électriques, reportez-vous au plan d’installation fourni par le pieuvriste ou l’entreprise d’électricité.
Attention, l’installation de la pieuvre électrique doit respecter les normes en vigueur.
La norme NFC 15-100 réglemente les installations électriques basse tension, et précise la hauteur des boîtes d’encastrement :
- Les interrupteurs doivent être fixés à une hauteur comprise entre 90 et 130 cm.
- L’axe des prises de courant 16 A doit être placé entre 5 et 130 cm du sol.
- Pour les prises 32 A, la hauteur fixée est 12 cm minimum du sol.
Étape 5 : raccorder au tableau électrique
A cette étape, vous avez quasiment terminé vos travaux de rénovation électrique. Vous devez maintenant raccorder la pieuvre au tableau électrique pour qu’elle puisse distribuer l’électricité dans votre logement.
Le tableau électrique est généralement déjà monté dans une Gaine technique de logement (GTL). Le coffret peut être pré-équipé ou pré-câblé.
Étape 6 : passer le Consuel
Le passage du Consuel est indispensable pour certifier que l’installation électrique est aux normes. Rendez-vous sur le site du Consuel et procurez-vous l’Attestation de conformité « jaune » pour logement ou assimilé. Un rendez-vous sera alors fixé pour vérifier la conformité de votre installation électrique.
Les travaux d’installation électrique ne sont pas les plus simples à réaliser. Certes, vous pouvez installer vous-même la pieuvre électrique, mais vous pouvez également faire appel à un professionnel qui vous accompagnera sur l’ensemble des phases de votre projet.
La préfabrication de pieuvres électriques est une solution indispensable pour les professionnels du bâtiment, électriciens et fabricants de pieuvres. Pour fabriquer une pieuvre, ils utilisent des machines de préfilage de gaine qui optimisent le passage des fils dans les gaines. La fileuse industrielle permet ainsi d’éviter les étapes fastidieuses telles que tirer les fils manuellement dans les gaines.
