SchemBAT
SchemBAT est sûrement le logiciel de CAO / DAO le plus populaire du marché consacré aux études de câblage pour le bâtiment. C’est un logiciel de dessin très complet qui conviendra parfaitement aux professionnels du milieu. Ils ont développé un module dédié aux pieuvres électriques qui permet de réaliser une étude complète des installations de pieuvres.
Il est fourni avec une bibliothèque complète : appareils, symboles, références de composants des principaux fabricants pour la production de nomenclatures, références de câbles, vous assurant un démarrage rapide dans le respect de la norme NF C 15-100. Tous les éléments sont paramétrables pour s’adapter à votre méthode de travail.
Ce module permet notamment :
- La gestion des plans d’architecte (AutoCAD, PDF, etc).
- La création des schémas de principe et des plans d’implantation.
- L’identification et l’implantation des composants sur le plan soit manuellement, soit grâce à une bibliothèque de composants.
- L’extraction des listes de nomenclatures (gaines, câbles, etc),
- Une interface conçue pour les machines de préfilage, qui permet de générer facilement les différentes gammes de fabrication. Le logiciel va envoyer directement toutes les informations à la préfileuse pour la fabrication des gaines /câbles, mais également de l’étiquetage.
- Une vue détaillée des pots de centre qui contient toutes les informations utiles au câblage.
- Une création rapide des devis.
M-ElecDWG

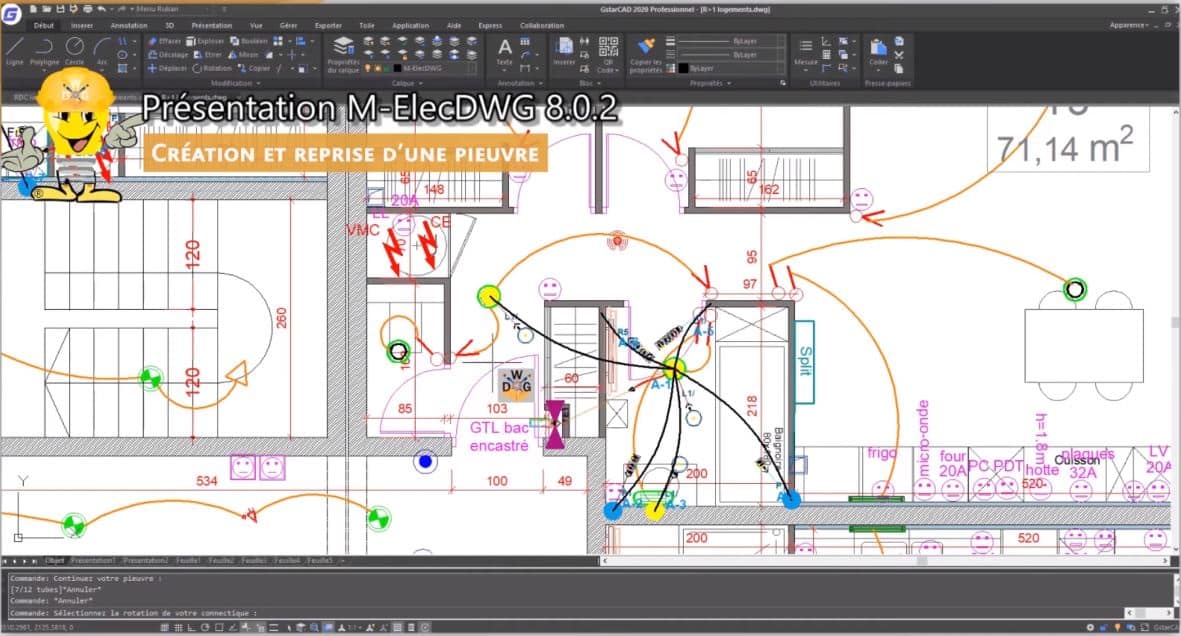

M-ElecDWG est un progiciel qui s’intègre directement dans AutoCAD ou GstarCAD. Fort de plusieurs années d’expertise en bureau d’études et en suivi de chantier l’équipe de CheckDev a développé un logiciel complet et simple d’utilisation qui s’adapte à votre méthodologie de travail. Vous pouvez y intégrer votre numérotation, vos longueurs ainsi que vos différents paramètres de fils pour un résultat qui correspond à votre entreprise.
Il vous permettra en quelques étapes d’obtenir une étude détaillée de vos pieuvres.
Vous commencez par paramétrer le chantier avec toutes les informations relatives au chantier et au logement.
Ensuite vous pouvez créer, reprendre et modifier les araignées électriques à partir d’une interface simple et intuitive. Il suffit, à partir de la bibliothèque, de déposer les symboles sur votre plan à l’emplacement de vos appareils.
Vous pouvez configurer et personnaliser les données pour chaque appareil. Le programme se chargera de vérifier automatiquement votre étude électrique et vous informera en cas de problème. M-ElecDWG va calculer automatiquement toutes vos longueurs de fils, gaines et attribuera les couleurs aux retours et navettes.
Vous pourrez enfin facilement imprimer les nomenclatures avec le contenu des gaines, les quantitatifs ou bien encore les étiquettes de gaine.
Avantage, ils ont développé une version de préfabrication disponible pour écran tactile.
DESA
Dans sa suite de logiciel, DESA propose un outil de conception dédié aux pieuvres électriques dans la solution habitat / petit tertiaire. Celle-ci est très complète et propose toutes les fonctionnalités nécessaires aux pieuvristes.
Le module Pack Pieuvres contient les fonctionnalités suivantes :
- Calcul des longueurs des gaines.
- Nomenclature du contenu des gaines avec la longueur, couleur des fils, la section, le type de fil.
- Détermination des approvisionnements, calcul Cumul de la longueur des gaines par diamètre et la longueur des fils par couleur et section
- Rapport d’étude avec gaines et contenus
- Étiquetage simplifié des gaines
- Raccordement des fils aux barrettes dans les boîtes de raccordement/boîtes pieuvres.
- Facilitation de la lecture avec une couleur par pieuvre (ou boîte de raccordements).
- Possibilité de créer un plan détaillé par pieuvre
- Chemins de câbles
- Bilan de puissance
Au-delà des pieuvres le logiciel est très poussé. Il vous propose tous les services d’un logiciel pour installation électrique :
- Récupération de vos plans au format scan, PDF, BMP, JPEG, PNG, GIF, AutoCAD
- Gestion de l’affichage par calques
- Vérification automatique de la conformité à la norme C15-100.
- Exportation par Liste de matériel, nomenclature par pièce ou zone.
- Choix du modèle d’armoire.
- Choix, modification et ajout des disjoncteurs et des éléments modulaires.
- Modification facile par glisser-déposer de la disposition des circuits.
- Installation Monophasé et triphasé
- Bibliothèque de symboles électriques courants forts, faibles, VDI, domotique, alarmes
- Plan d’armoire modifiable
- Impression d’étiquettes par bande et par appareil
- Synchronisation avec les logiciels de devis
En conclusion, si vous souhaitez un logiciel pour pieuvres électriques, tout dépend de vos besoins en paramétrage et en productivité, chaque logiciel correspondant à un degré d’utilisation bien défini.
