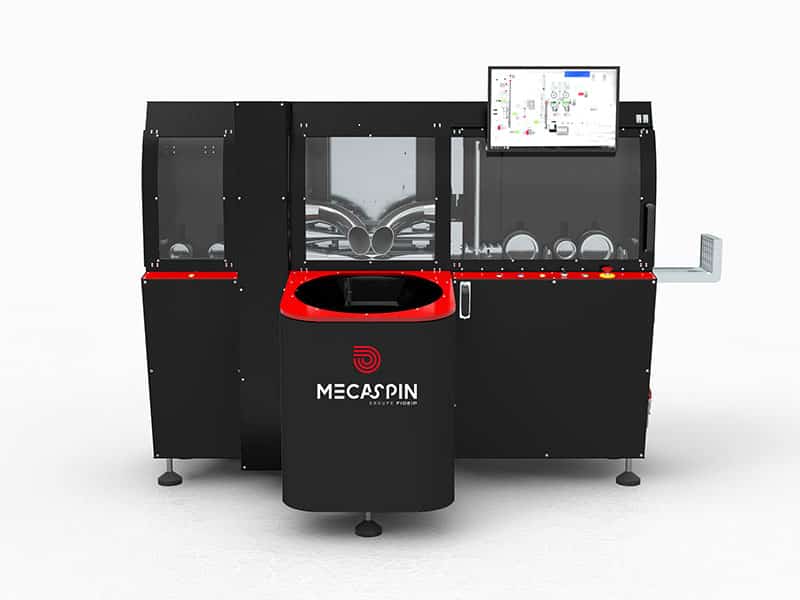

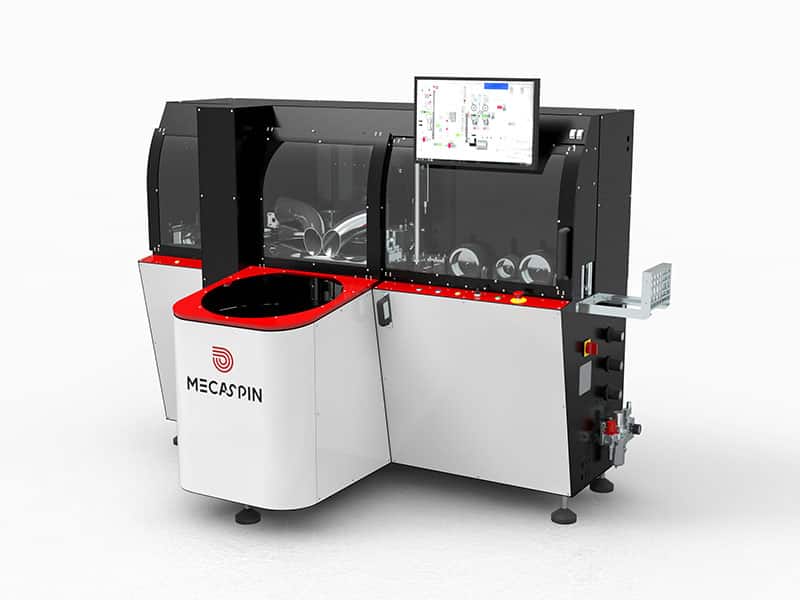

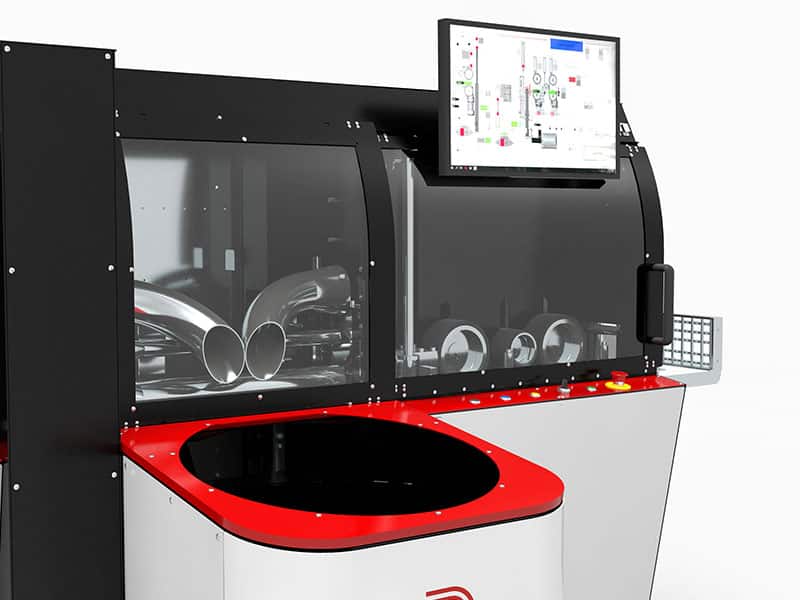

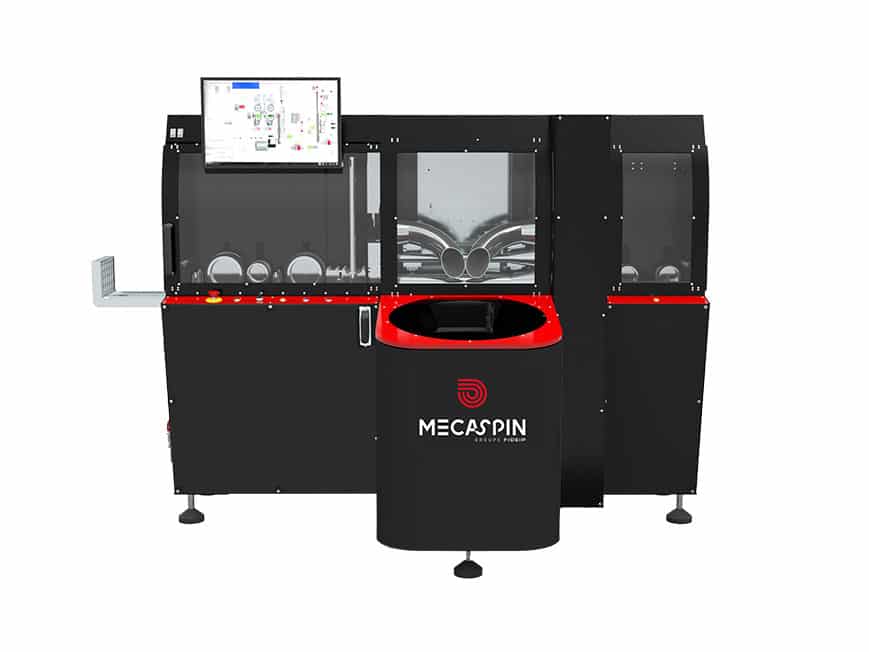

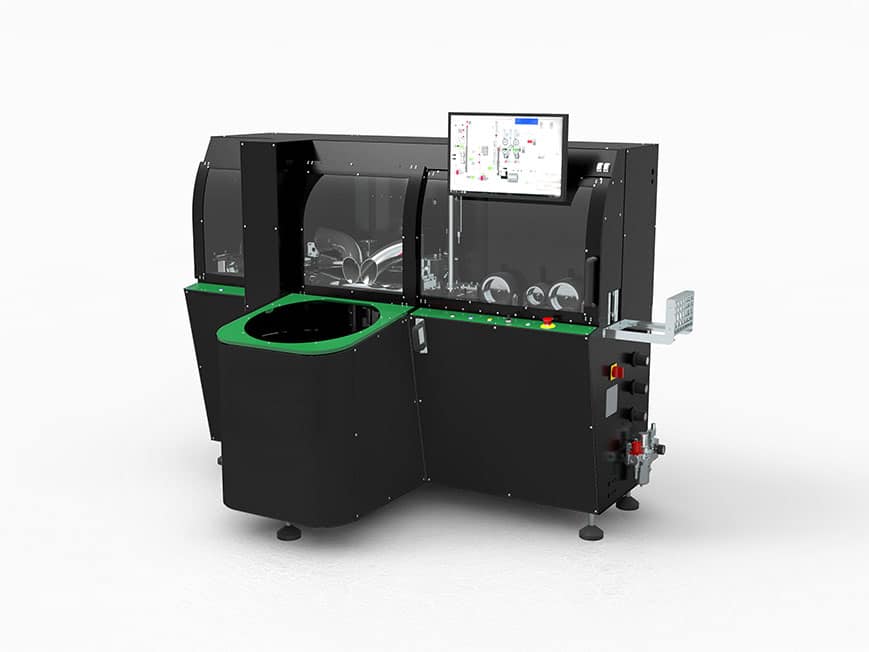

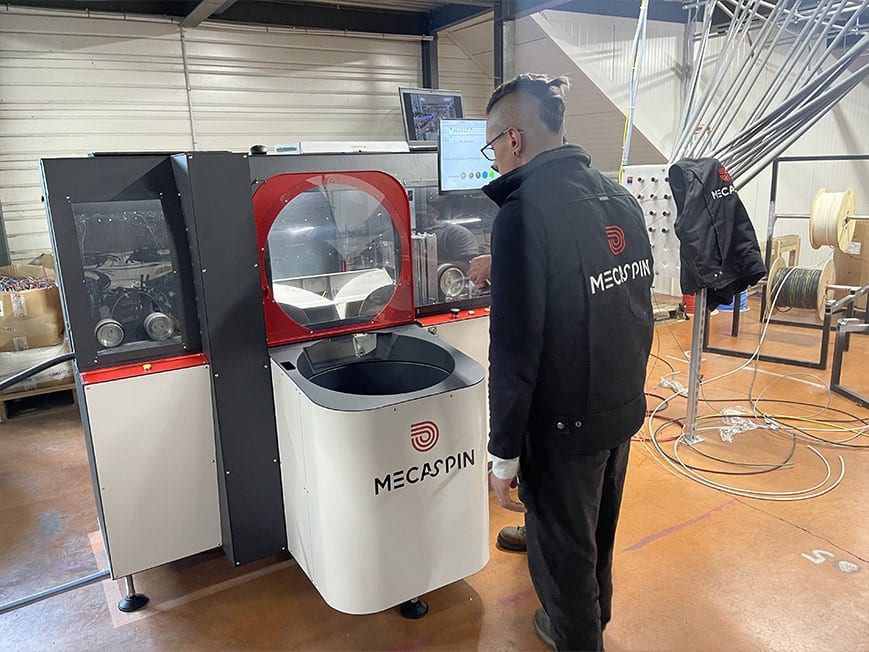

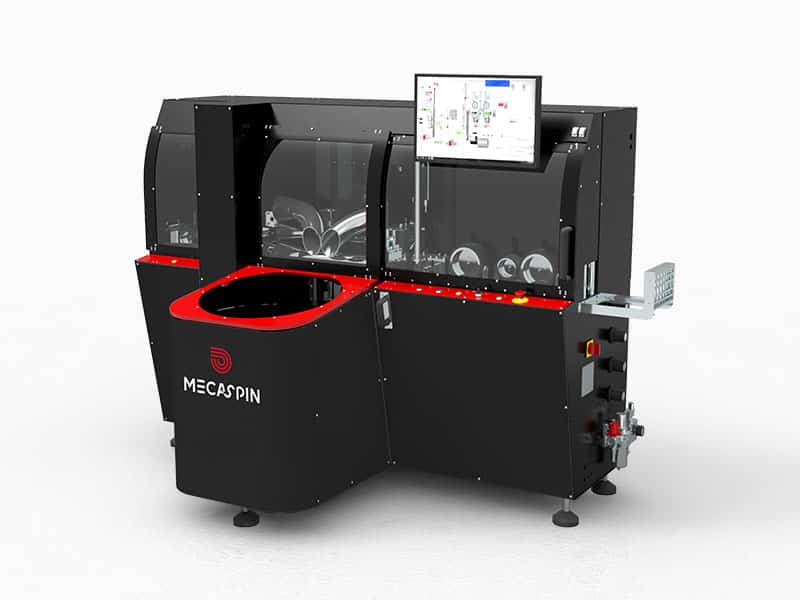

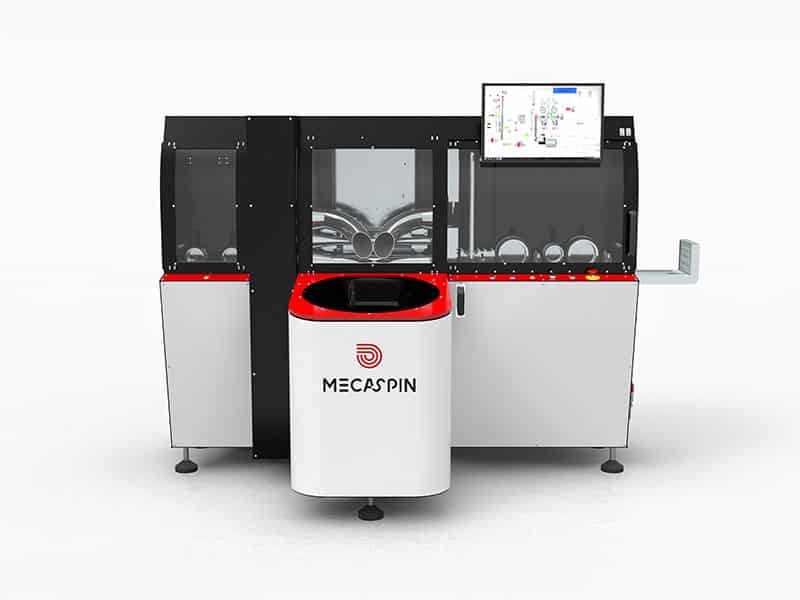

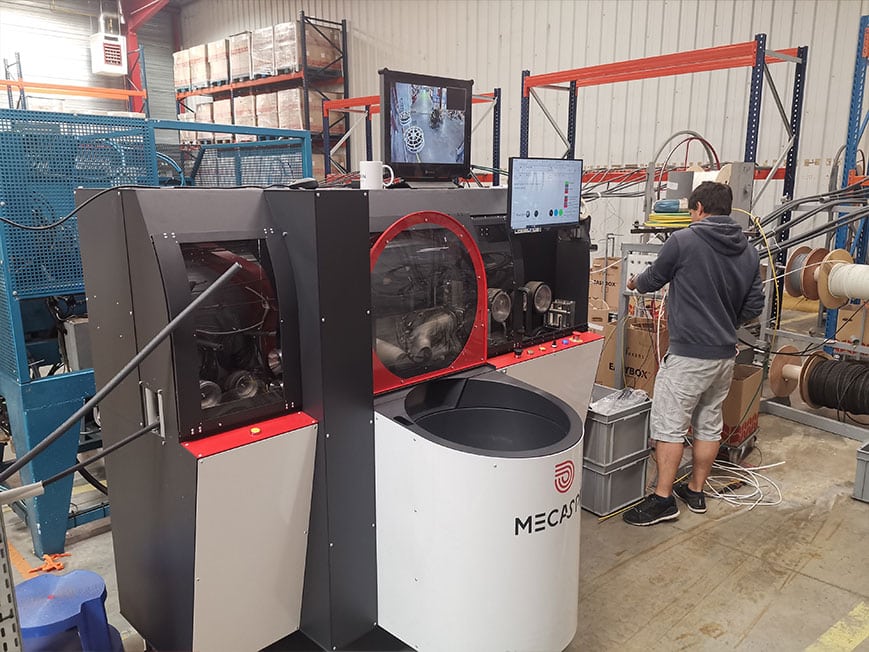

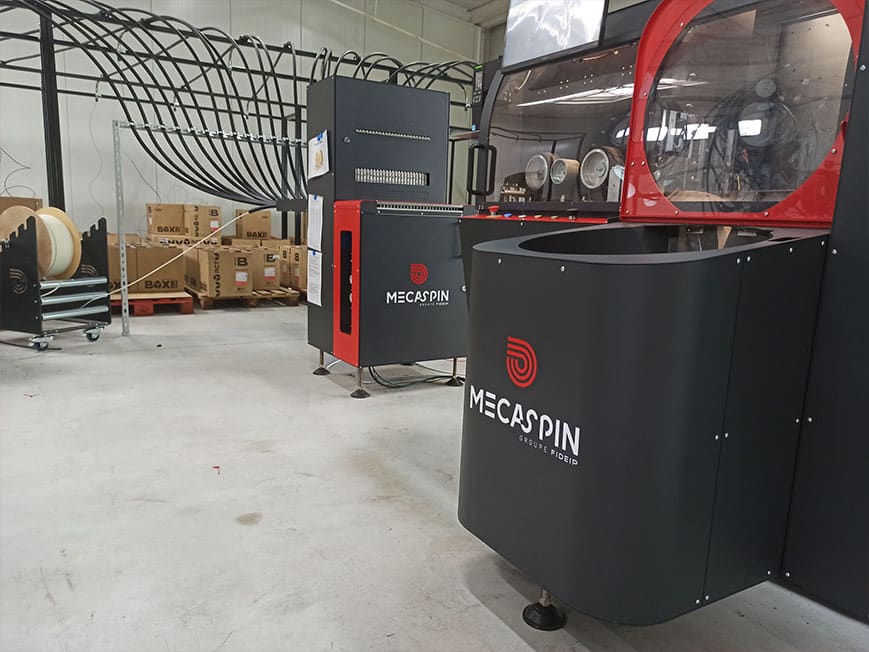

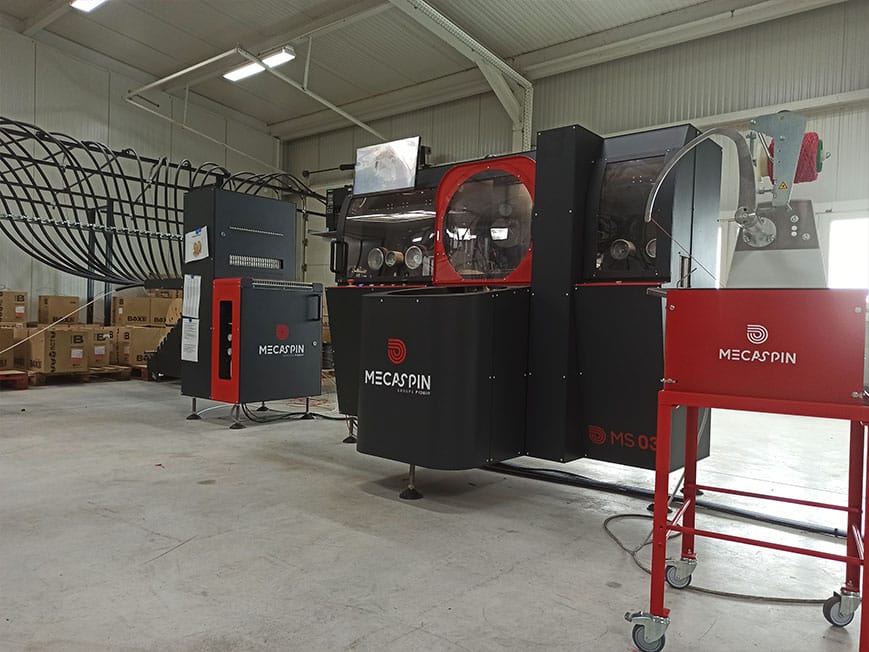

Machine de préfilage MS03
- AUTOMATISATION 80%
- CADENCE 80%
- Modularité 60%
Fonctionnalités
Tri informatique des différents types de gaines et de fils en fonction de leurs diamètres, longueurs et couleurs pour optimisation des temps de changement de fils et de gaines
Filages dans des gaines C. E. I de 16, 20, 25, 32, 40 jusqu’à une longueur de 30 m en ligne droite !
Coupe des fils et filage de PER plomberie possible à longueur en automatique
Coupe de la gaine à longueur en automatique

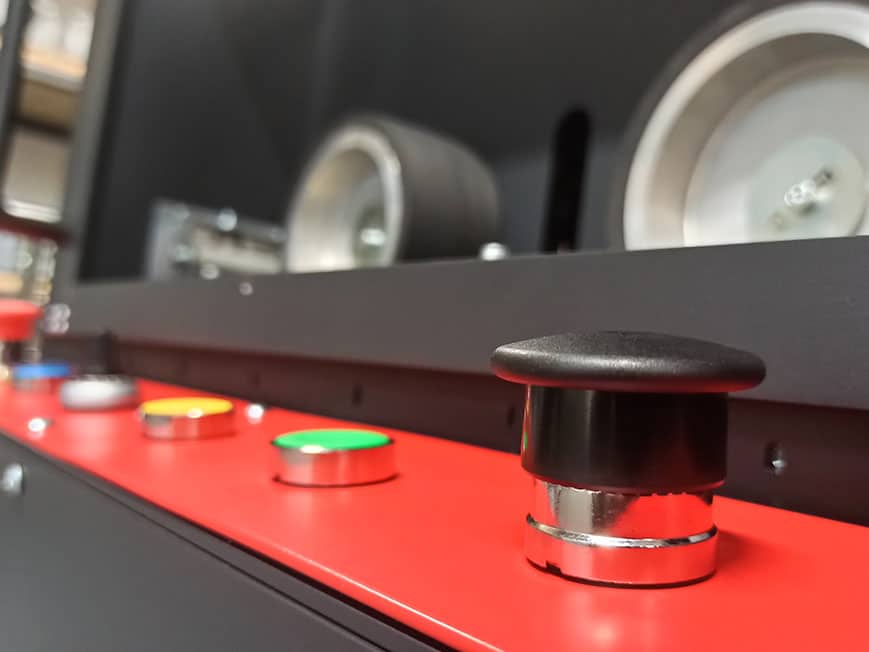

Pupitre de commande : conduite intuitive de la machine via interface opérateur.
Plusieurs niveaux d’accès (programmeur, maintenance, utilisateur)
Interfaçage natif avec logiciels de conception électrique, Schembat et Desa.
Le logiciel machine intègre la lecture des carnets de plan Schembat et Desa pour un lancement en fabrication autonome sur la machine MS03
Interface native Schembat, Desa, M-elecDWG, Excel en “plug and play”
Le logiciel développé pour la MS03 à été spécialement conçu pour s’interfacer avec les différents outils utilisés par les clients.
Il est d’abord capable de gérer les logiciels de DAO / CAO appliqués aux études de câblage, bâtiment et pieuvre électrique comme FTZ SCHEMBAT, DESA, SIFIAL ou M-ElecDWG.
Il peut aussi s’interfacer avec des solutions sous Excel ou être paramétré manuellement pour faciliter les lancements en fabrication sur la machine.
GAINS DE PRODUCTIVITÉ GARANTIS, IMPLANTATION SIMPLE
Gain de temps avec une vitesse d’avancement de filage de 3 mètres par seconde !
Economie sur la matière première avec une grande précision de coupe pour éviter les chutes inutiles. Précision de 1 cm pour 10 m.
Machine sans vibration, pas nécessité de se fixer au sol.
Conduite intuitive de la machine via interface opérateur.
Caractéristiques principales
- Alimentation 220VAC monophasé + air comprimé 7 bar.
- Motorisation filage et lovage par motoréducteurs 750 W à couple conique et variateur pour chaque moteur, permettant des vitesses différentielles pour le filage afin de réaliser une tension continue et un meilleur filage.
- Transmission galet polyuréthane D155 * 85 shore.

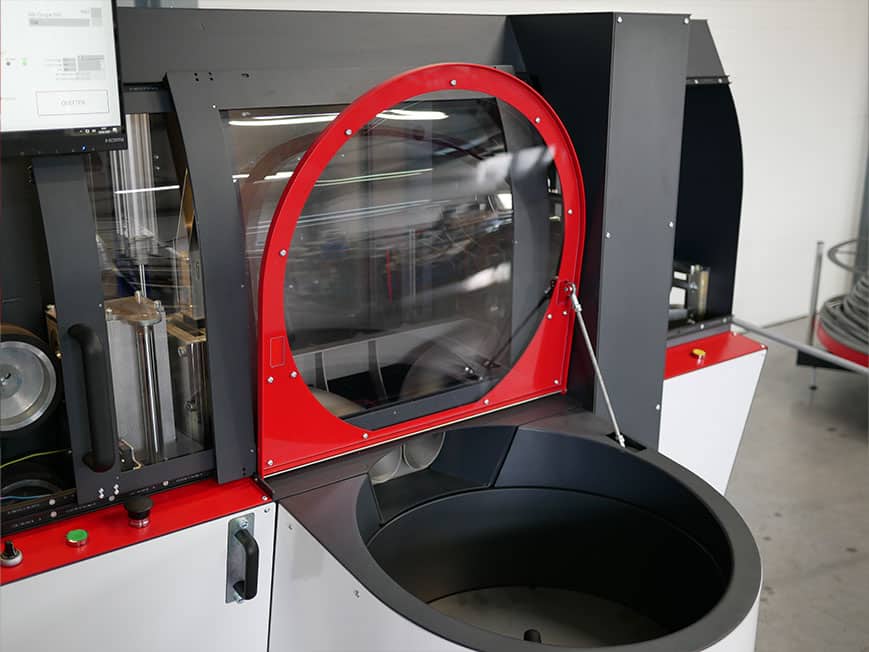

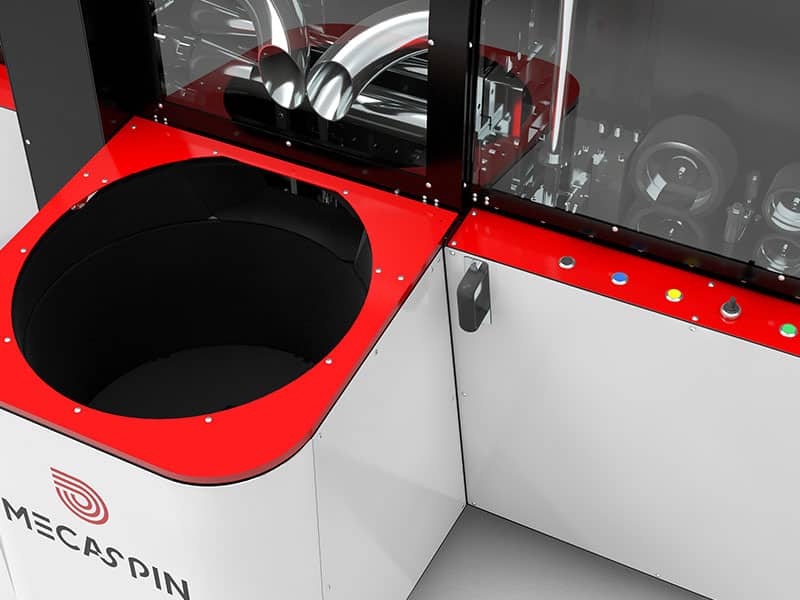

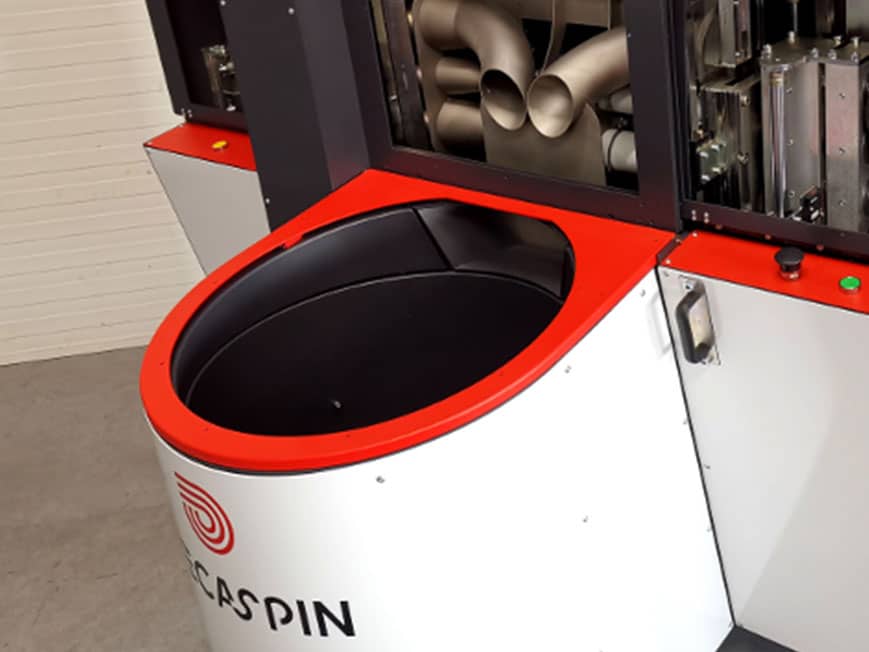

- Motorisation couronneuse (bol diamètre 550 mm) asservie et synchronisée par motoréducteur 750 W à couple conique et variateur.
- Précision de plus ou moins 80 mm pour une longueur de filage ou de lovage inférieure à 40 m.
- Logiciel propriétaire et carte électronique dédiée.
- Interface utilisateur par écran tactile 19″ et bouton de validation.
- Mouvements assurés par vérins pneumatiques ISO et système de distribution en ilot.
- Positionnement assuré par guidage linéaire de précision à patin à recirculation de billes.
- Coupe fils pour section de 70 mm2 en Aluminium ou Cuivre.
- Vitesse des moteurs de filage et de lovage 325 t/min soit une vitesse linéaire tangentielle maximum de filage / lovage 2.5 m/s.
- Capacité pour gaines diamètre 16, 20, 25, 32 et 40, Capacité pour 24 types de fils différents
- Longueur maximum de filage 40 m

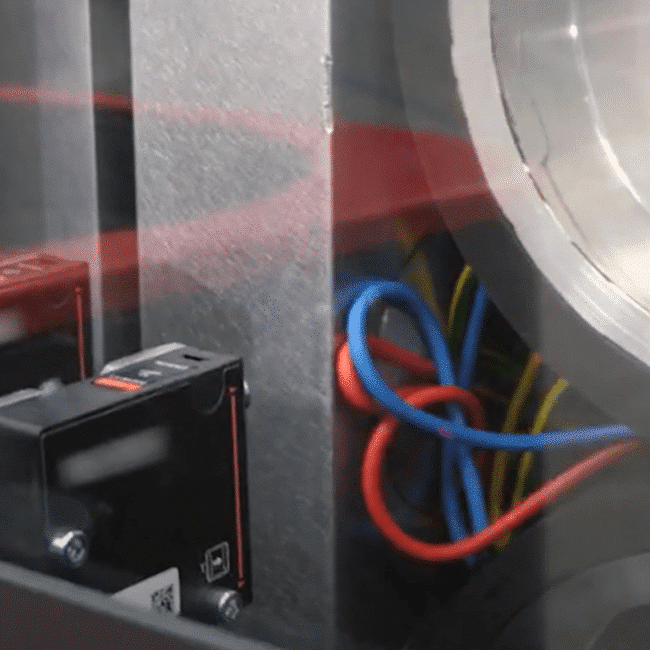

Descriptif détaillé des fonctionnalités

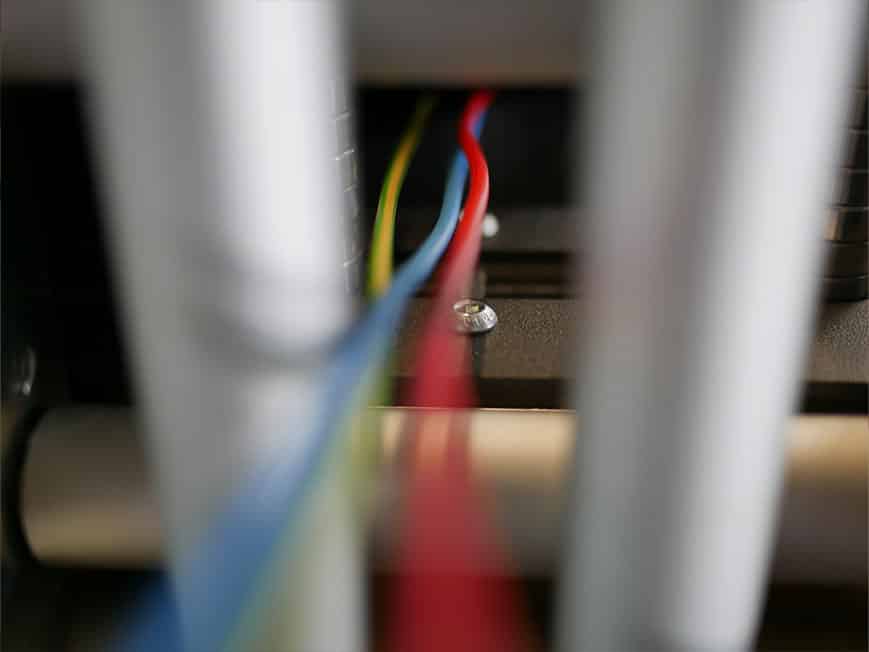

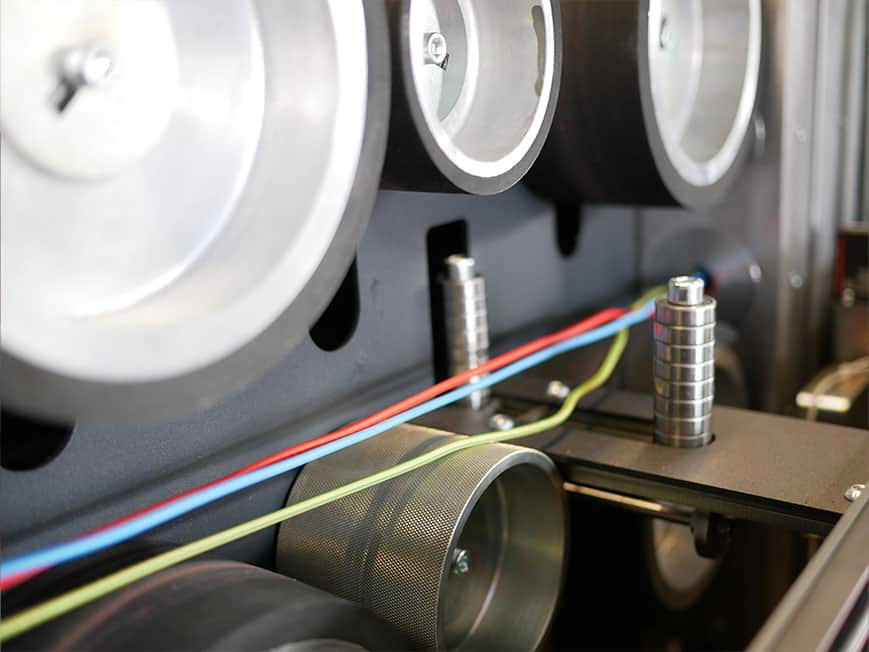

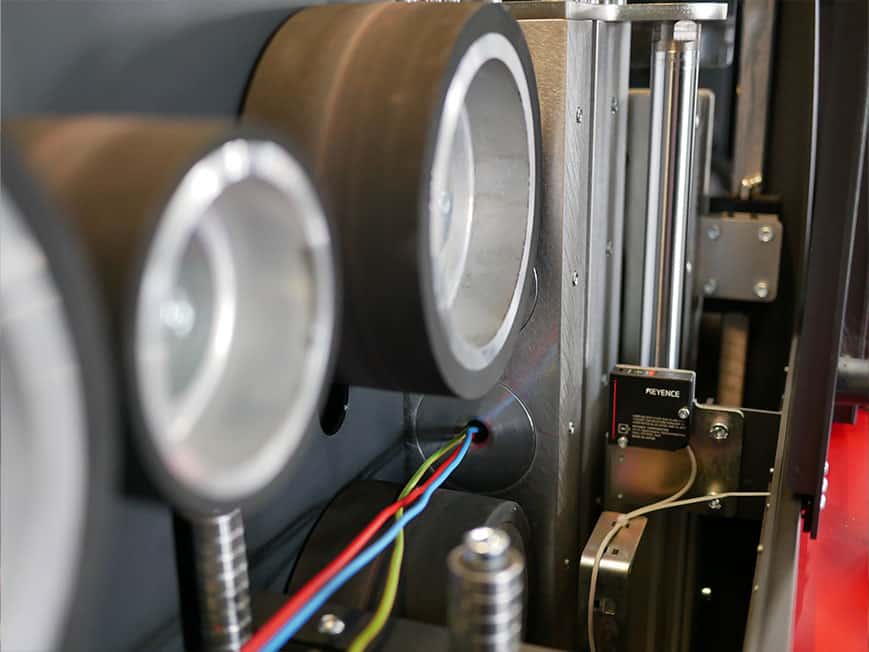

- Maintien des fils par galets en compression verticale.

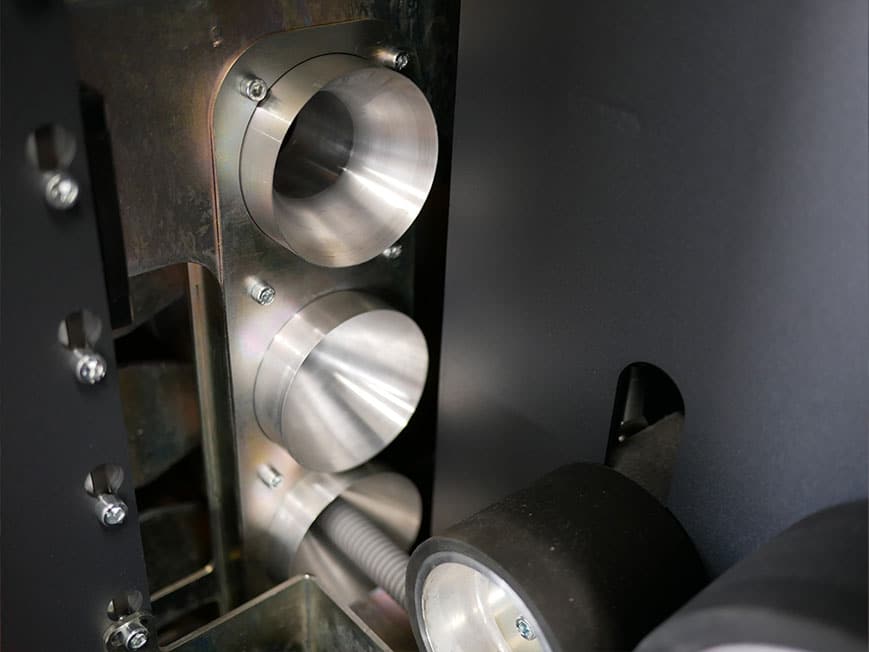

- Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
- Ré-enfilage automatique de fils lorsqu’il n’y a pas de changement de type, de diamètre, de nombre et de couleur de fils.
- Enfilage automatique de fils même en cas de changement de type, de diamètre, de nombre et de couleur de fils grâce au module Trieur + Navette
- Entrainement et maintien du fil par le même système.
- Vitesse des moteurs de filage 325t/min soit une vitesse linéaire tangentielle maximum de filage 2.5m/s.
- Couple maximum de traction 23Nm.
- Réglage de pression manuel.
- Sur-longueur de sortie de fils paramétrables.
- Double mesure de longueur de fils effectuée par galet libre et codeur incrémental lOOp/t. (en option)

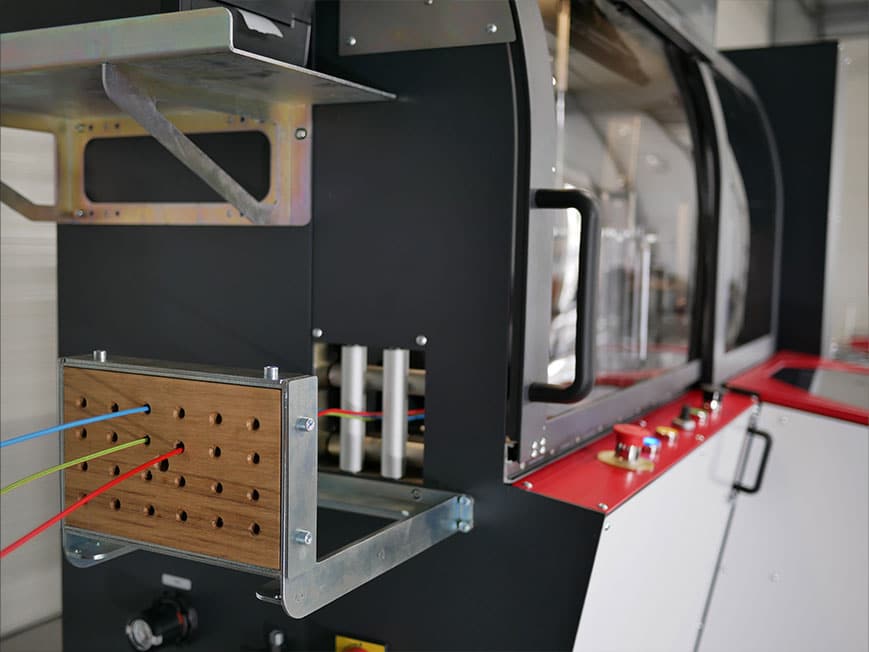

- Magasin disposant de 24 fils en accès rapide sans contournement du bol de lovage.
- Coupe par couteaux à guidage concentrique en V.
- Durée de changement des couteaux par un opérateur qualifié inférieure à 15 min
- Durée de l’action de coupe inférieure à 3 secondes.
- Couteaux dédiés uniquement à la coupe des fils.
- Section maximum totale sectionnable: 70 mm² aluminium et cuivre.
- Coupe par couteaux à guidage concentrique en U sans coupe du fil.
- Durée de changement d’un couple couteaux par un opérateur qualifié inférieure à 5 min.
- Durée de l’action de coupe inférieure à 3 secondes.
- Un couple de couteaux est dédié à chaque diamètre de gaines.
- 5 diamètres de gaines admissibles : 16, 20, 25, 32 et 40.
- Coupe de tuyaux gainés PER diamètre 12, 16, 20 et 25.
- Vitesse des moteurs de lovage 325 t/min soit une vitesse linéaire tangentielle maximum de lovage de 2,5 m/s.
- Maintien de la gaine en cours de filage par galets en compression verticale.

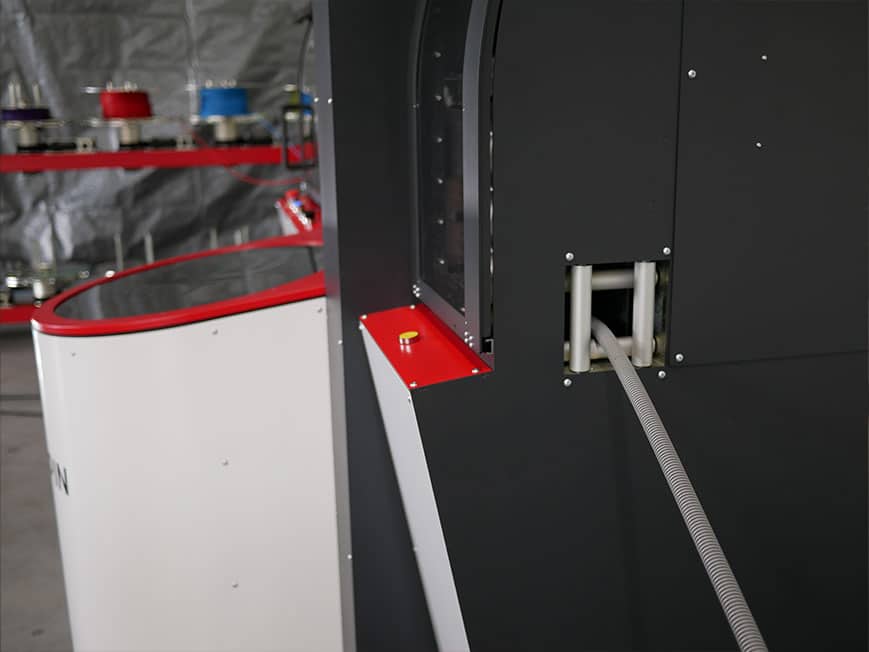

- Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.

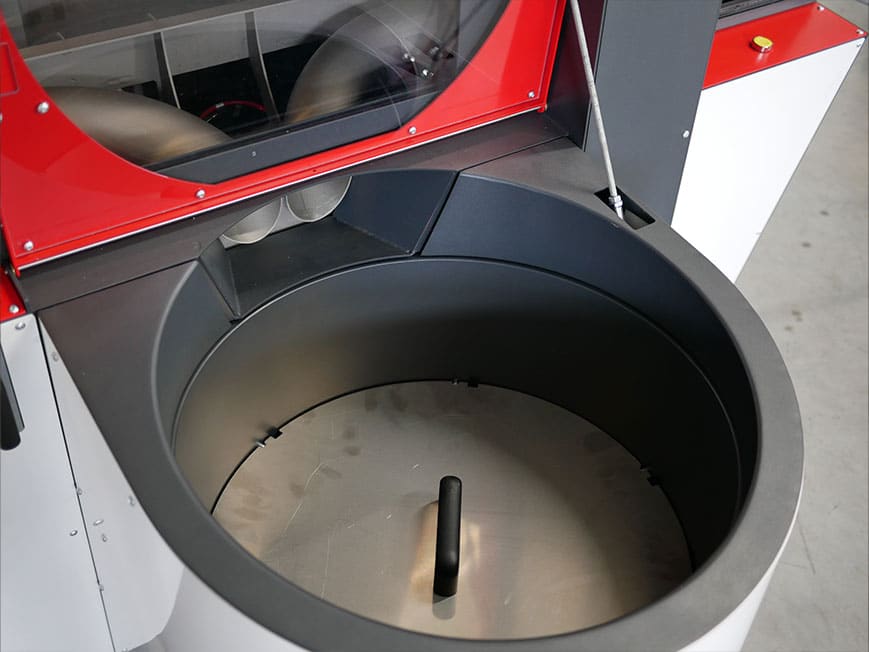

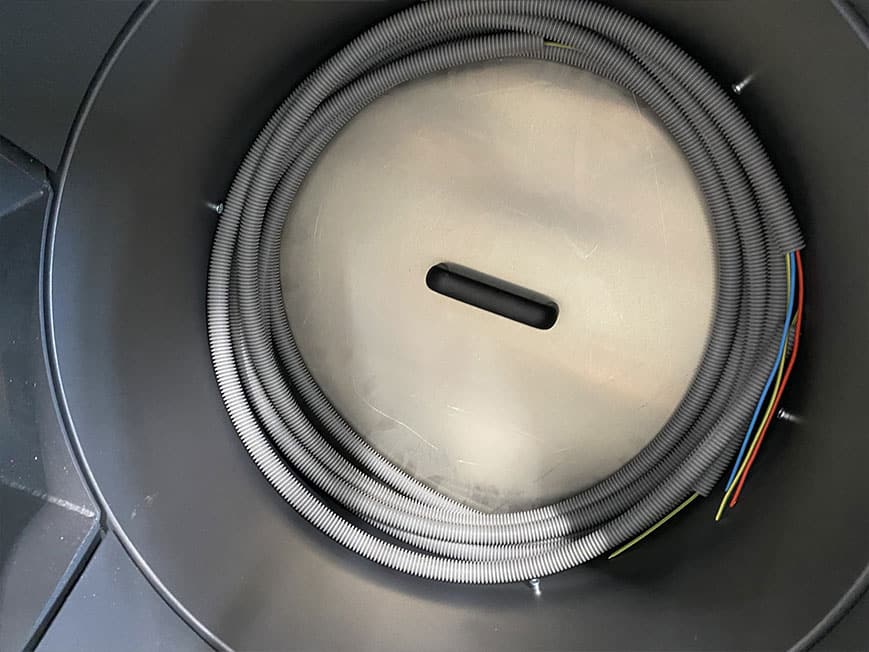

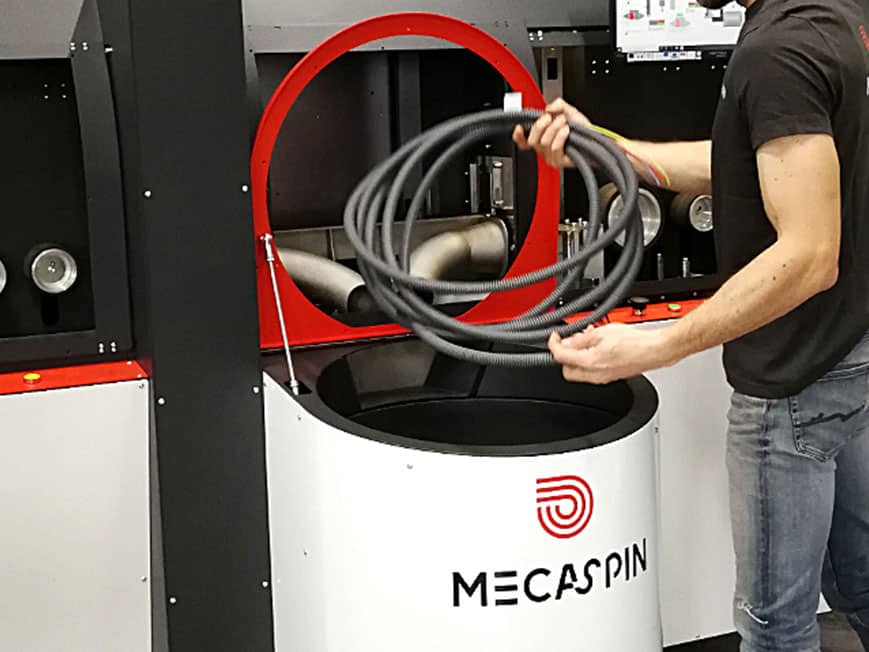

- Déchargement en couronne 550 mm extérieur n’excédant pas 40 m de longueur.
- Réalisation de couronnes de fils non gainés.
- Couple maximum de traction 23 Nm.
- Réglage de pression paramétrable et automatique par vanne proportionnelle.
- Mode PER : pour la mise à longueur de tuyaux gainés PER.
- Précision de plus ou moins 100 mm pour une longueur de filage ou de lovage inférieure à 40 m.
- La machine dispose de codeurs
- Résolution codeur incrémentale : l00 p/t
- La fileuse dispose d’un programme de procédure d’étalonnage.
- Historique type Excel de conservation des données à savoir : le nom de l’opérateur, la date et l’heure, le nom du dossier, le nom de la gaine, les sections et couleur de fils et de gaines et les différentes longueurs filées et lovées.
- L’ergonomie de la machine favorise le travail de l’opérateur.
- Encombrement au sol : L2000 * P1500*H1800
- Fabrication sous la directive “machine spéciale”
- Certification APAVE. Sur demande
- Modification de la variation de la vitesse par l’opérateur en cours de cycle.
- Modification de la pression de serrage pour le maintien du fils PER et gaine par l’opérateur.
- Réglages paramétrables via l’interface tactile.

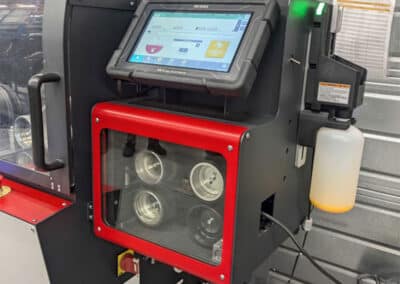

Modules complémentaires

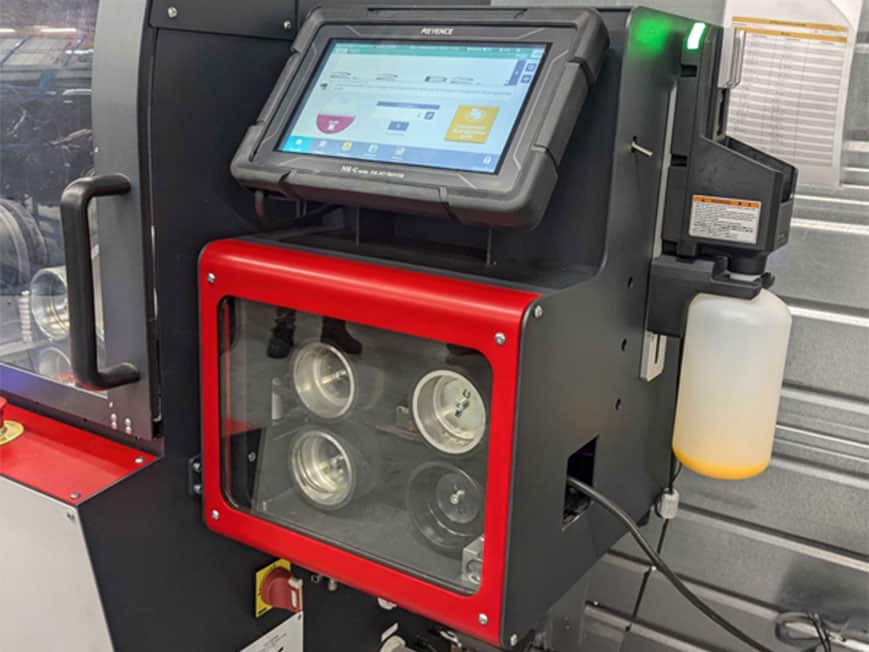

Module étiquette - ETI
Impression d’étiquettes en sortie
automatique par gaine.
Pose automatique / possibilité d’apposer plusieurs étiquettes sur la même gaine.
Module trieur des fils - TFI
Trieur de fils permettant l’avancement des
fils sélectionnés
Automatisation des fils à gainer =
aucune action de l'opérateur
Module navette - NAV
Module navette qui récupère activement les fils avancés par le dispositif de triage. Spécialement conçu pour placer ces fils de manière précise et sécurisée à l'intérieur de la buse, optimisant le processus de filage.

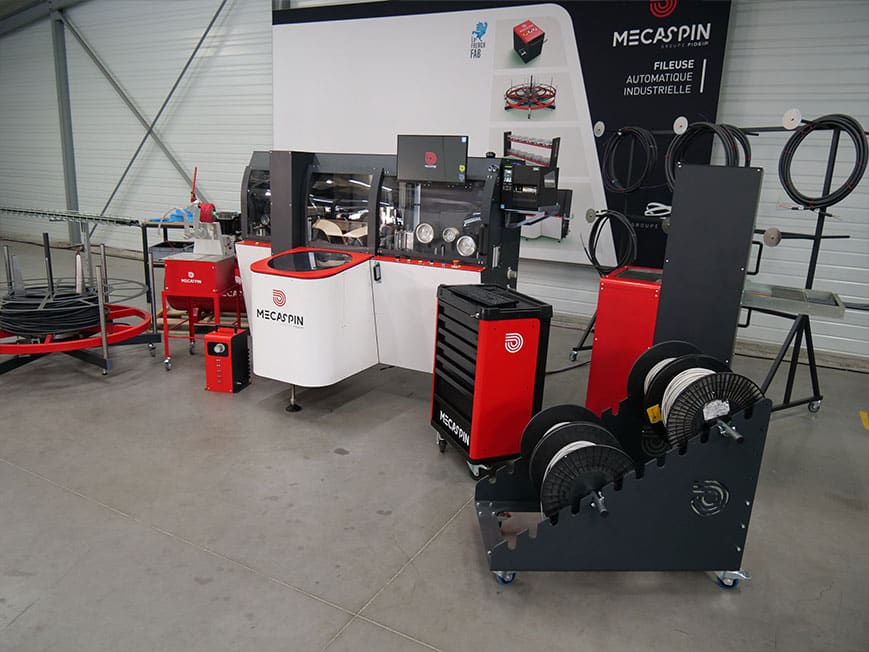

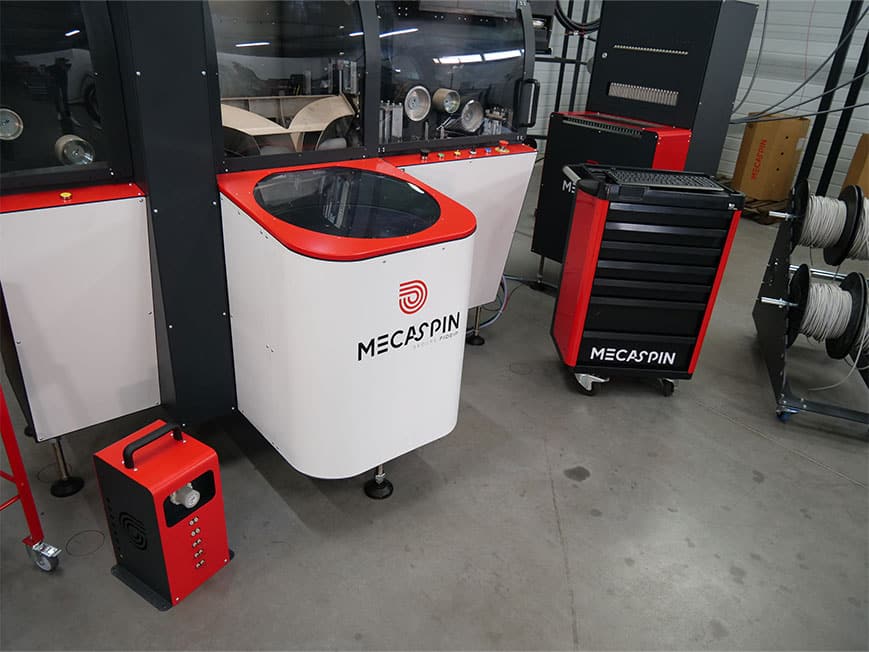

NOS packs alimentation fils et gaines
Les packs de dévidage de fils et gaines de Mecaspin optimisent l’organisation de votre atelier, réduisant ainsi les temps de manipulation et augmentant la productivité.
Pack
Dévidage de gaines
Le pack de dévidage de gaines Mecaspin assure une alimentation continue et sans effort, améliorant la fluidité de vos opérations et augmentant votre productivité.
Pack
Dévidage de fils
Le pack de dévidage de fils Mecaspin garantit une distribution régulière et sans tracas, optimisant ainsi votre rendement et facilitant vos tâches quotidiennes.
